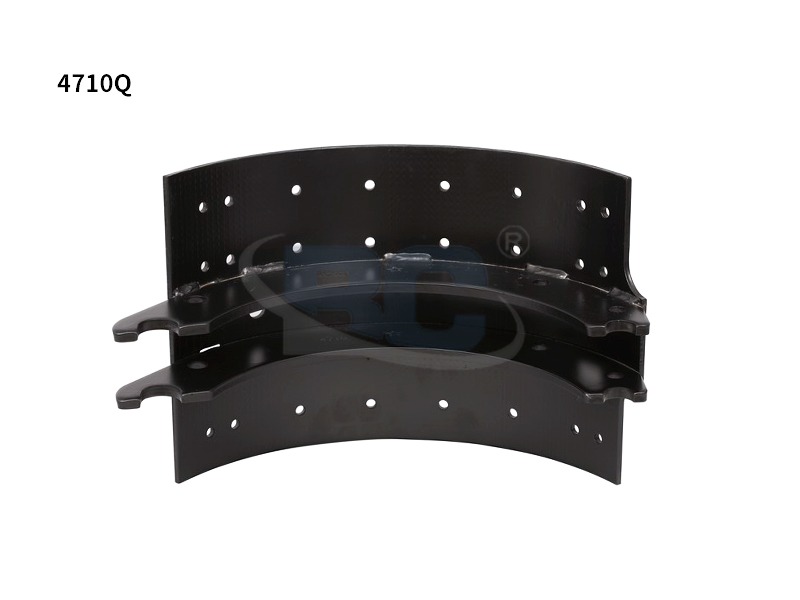

Тормозная колодка 4710Q: характеристики, установка и руководство по установке

Что означает номер детали 4710Q

4710Q designation follows the Gunite / Accuride / industry-standard brake shoe numbering convention used across the North American heavy-vehicle brake parts market. Breaking down the number provides immediate fitment and specification information:

• 47 — Определяет категорию ширины платформы для обуви. В стандартной кодировке эта группа префиксов охватывает колодки, предназначенные для поверхности тормозного барабана шириной 5 дюймов (127 мм), которая является доминирующей шириной на стандартных сдвоенных ведущих мостах и ​​осях прицепов в Северной Америке.
• 10 — Определяет категорию диаметра барабана. Это соответствует диаметру барабана 16,5 дюймов (419 мм) — универсальному стандарту для осей грузовиков и прицепов классов 7 и 8 в Северной Америке. Этот диаметр является преобладающим размером с середины 20-го века и остается стандартом, в соответствии с которым выбираются все запасные части.
• Q — Обозначение кода трения SAE J661. Код Q идентифицирует фрикционную накладку с определенным коэффициентом трения и диапазоном тепловых характеристик. В J661 каждая буква соответствует проверенному диапазону коэффициентов: Q попадает в категория нормального трения (коэффициент трения 0,35–0,45) , сбалансированное для эффективного торможения как в холодном, так и в горячем состоянии при тяжелых нагрузках на коммерческие автомобили.

Номера перекрестных ссылок для 4710Q различаются в зависимости от производителя. Один и тот же узел может фигурировать в каталогах поставщиков как Meritor 4710Q, Gunite 4710Q, Haldex 4710Q или под номерами OEM-деталей от Hendrickson, Dana Spicer и производителей мостов. Перед заказом у нового поставщика всегда проверяйте толщину стенки, дугу башмака и метод крепления футеровки (клеевой или клепаный) в соответствии со спецификациями оригинального оборудования, поскольку различия в размерах между литейными заводами могут повлиять на зазор между барабаном и футеровкой и совместимость регуляторов.

Технические характеристики тормозной колодки 4710Q

following specification table covers the key dimensional and performance parameters for a standard 4710Q brake shoe assembly. Values shown represent the OEM-equivalent specification; verify against your specific axle manufacturer's documentation for safety-critical applications.

Применение транспортных средств и мостов для 4710Q

4710Q is one of the most widely specified brake shoes in the North American heavy vehicle market. Its 16.5 × 5 configuration covers the majority of tandem drive and trailer axle positions on Class 6, 7, and 8 vehicles. Common confirmed applications include:

• Оси полуприцепа: Стандартное оборудование большинства пятиосных прицепов, прицепов-рефрижераторов и платформ с осями Hendrickson, SAF-Holland и Dexter. Модель 4710Q подходит как для ведущей, так и для ведомой колодки тормозов с S-образным кулачком в этих семействах осей.
• Ведущие мосты тракторов 8 класса: Используется на задних сдвоенных мостах Meritor RS — среди наиболее распространенных ведущих мостов класса 8 — а также на сериях Dana Spicer DS и вариантах ArvinMeritor с гашением визга. Обувь подходит как для первичной, так и для вторичной позиции.
• Среднетоннажные грузовики (6–7 классы): Барабанные тормозные системы задней оси на грузовиках International MV Series, Freightliner M2 и Kenworth T270/T370, для которых указан диаметр барабана 16,5 дюймов. Для переднего моста на грузовиках класса 8 используется другая ширина барабана (7 или 8 дюймов) и другой номер башмака.
• Автобусы и междугородние автобусы: Барабанные тормоза задней оси на платформах транзитных и туристических автобусов с использованием стандартных конфигураций осей Meritor/ZF, где диаметр барабана и ширина колодок соответствуют спецификации семейства 4710.
• Строительная и профессиональная техника: Самосвалы, бетоносмесители и крановые машины с тандемными задними мостами, предназначенными для шоссейных дорог, с 16,5-дюймовыми барабанами. Примечание. Для профессионального применения в тяжелых условиях эксплуатации может потребоваться использование фрикционной накладки более высокого класса, чем стандартный Q-код — обратитесь к руководству по применению поставщика фрикционных материалов.

Чтобы подтвердить установку на конкретный автомобиль, измерьте диаметр барабана и ширину поверхности барабана при следующей проверке тормозов и запишите OEM-производитель оси и номер модели на бирке оси. Перед заказом сопоставьте их со спецификацией 4710Q (диаметр барабана 16,5 дюймов, ширина башмака 5 дюймов).

OEM и 4710Q послепродажного обслуживания: как выглядит разница в качестве

4710Q is a commodity part in the heavy truck aftermarket, which means quality ranges widely between suppliers. The physical dimensions may look identical between a premium OEM-equivalent shoe and a low-cost import, but the performance difference under loaded braking conditions is substantial and has direct safety implications.

• Качество стальной платформы: В башмаках 4710Q, соответствующих OEM-спецификациям, для изготовления перегородки и стола используется высокопрочная низколегированная сталь (HSLA) с минимальным пределом текучести 50 000 фунтов на квадратный дюйм (345 МПа) . В бюджетной обуви послепродажного обслуживания может использоваться мягкая сталь (предел текучести 36 000 фунтов на квадратный дюйм / 248 МПа), которая более склонна к растрескиванию перемычки под действием циклических изгибающих нагрузок, возникающих при резком торможении нагруженных транспортных средств. Проверьте наличие трещин в кармане толкателя кулачка и в отверстии для анкерного штифта — это места с наибольшим напряжением.
• Консистенция фрикционной накладки: Сертификация SAE J661 требует проведения испытаний на трение фактической производственной футеровки, при этом коэффициенты холодного и горячего состояния попадают в диапазон обозначения Q. Некоторые недорогие поставщики сертифицируют одну партию и производят последующие партии с противоречивым составом. Непостоянный коэффициент трения в наборе колодок приводит к неравномерному торможению — это эквивалентно несовпадению смещения тормозов по оси, что приводит к тяге, преждевременному износу колодки с более высоким коэффициентом трения и снижению общего тормозного усилия от колодки с меньшим коэффициентом трения.
• Целостность соединения футеровки со столом: Заклепанные накладки должны иметь отверстия для заклепок, утопленные на нужную глубину, чтобы головка заклепки была полностью утоплена и не могла контактировать с поверхностью барабана до того, как накладка достигнет минимальной толщины. Неправильно потайные заклепки касаются барабана. 3–5 мм раньше толщина футеровки достигает минимальной, что приводит к немедленным задирам барабана и необходимости замены барабана в дополнение к замене башмаков.
• Дуговое шлифование: shoe table arc radius must match the drum radius to within 0,010 дюйма (0,25 мм) для полного контакта с подкладкой. Колодка с несоответствующей дугой контактирует с барабаном только в центре или по краям, уменьшая эффективную площадь торможения до 40% и вызывая ускоренный локальный износ накладок.

Осмотр, пределы износа и время замены 4710Q

Критерии проверки на дороге FMVSS 121 и CVSA (Альянс по безопасности коммерческих транспортных средств) определяют минимальные условия, при которых тормозная колодка 4710Q должна быть заменена. Стандарты профилактического технического обслуживания автопарка обычно используют более консервативные пороговые значения, чтобы избежать нарушений режима простоя на дороге и обеспечить стабильную работу тормозов на протяжении всего интервала обслуживания.

• Минимальная толщина облицовки: ФМВСС 121 specifies replacement at 0,25 дюйма (6,35 мм) измеряется в самом тонком месте, исключая любую фаску. Большинство стандартов технического обслуживания автопарка заменяются при 0,375 дюйма (9,5 мм) — Правило 3/8 дюйма — чтобы обеспечить стабильную работу в течение следующего интервала проверки и избежать экстренной замены на дороге.
• Взлом веб-сайтов: Любая трещина в обувной сетке, видимая невооруженным глазом при личном осмотре, является критерием немедленной утилизации. Трещины в перегородке быстро распространяются при тормозных нагрузках и могут привести к полному разрушению колодки внутри тормозного барабана — катастрофическому виду отказа, который приводит к полной потере торможения на поврежденном колесе.
• Загрязнение подкладки: Проникновение смазки или масла в матрицу футеровки снижает коэффициент трения на 50–70% на загрязненной территории. Загрязненные накладки не подлежат очистке и возврату в эксплуатацию — замена обязательна. Определите и устраните источник загрязнения (неисправное уплотнение оси, уплотнение подшипника колеса или перенабивка пресс-масленки регулятора зазора) перед установкой новых колодок.
• Расслоение или расслоение подкладки: Любой участок подкладки, который отделился от стола для обуви, раскололся на всю толщину или имеет обломки кромок, является индикатором замены, независимо от измеренной толщины. Расслоившиеся секции могут заклинить между колодкой и барабаном, что приведет к блокировке тормоза.
• Износ кулачкового ролика и анкерного пальца: 4710Q shoe interacts with the S-cam through a roller at the cam end and pivots on the anchor pin at the fixed end. Worn or oval cam rollers and elongated anchor pin holes cause brake timing variation — the shoe does not fully retract, resulting in brake drag, heat buildup, and accelerated lining wear. Measure anchor pin hole diameter against specification at every shoe replacement.

Рекомендации по установке тормозной колодки 4710Q

Установка 4710Q тормозная колодка правильно определяет, обеспечивают ли новые колодки свои номинальные характеристики с первого нажатия на тормоз или требуют длительного периода приработки с пониженной эффективностью. Эти шаги представляют собой устоявшуюся практику обслуживания тормозов коммерческих автомобилей:

• Заменить в полных комплектах осей: Всегда заменяйте все колодки на всей оси (на обоих колесах) одновременно. Использование новых и частично изношенных колодок на одной оси создает дисбаланс тормозных сил, что приводит к тяге автомобиля при резком торможении. Тот же принцип применим и к нормам трения — никогда не смешивайте накладки с кодом Q и накладки с разными кодами на одной оси.
• Осмотрите и измерьте барабан перед сборкой: Измерьте внутренний диаметр барабана в нескольких местах с помощью барабанного микрометра. Максимальный обслуживаемый диаметр стандартного 16,5-дюймового барабана обычно составляет 16,620 дюймов — сверьтесь с размерами отходов, указанными производителем барабанов на лицевой стороне барабана. Барабан примерно такого же диаметра следует заменить, а не использовать повторно с новыми башмаками — такая комбинация приводит к быстрому износу накладок и снижению эффективности торможения.
• Очистите все контакты оборудования: Перед повторной сборкой удалите старую смазку, коррозию и тормозную пыль с анкерного штифта, кулачковых втулок, контактных поверхностей кулачковых роликов и опорных пластин крестовины. Нанесите тонкий слой высокотемпературной тормозной смазки (не смазки) на все точки контакта металла с металлом — только отверстие анкерного пальца, контакт ролика с кулачком и опорные площадки крестовины. Не наносите смазку на поверхность фрикционной накладки или тормозную поверхность барабана.
• Правильно установите начальную регулировку регулятора зазора: После установки вручную отпустите регулятор натяжения, чтобы обеспечить примерное 0,020–0,030 дюйма (0,5–0,75 мм) зазор между накладкой и барабаном, подтвержденный проверкой того, что барабан вращается свободно с легким сопротивлением, но без заеданий. Автоматические регуляторы зазора (ASA) должны автоматически регулироваться до рабочего зазора после первых нескольких торможений — убедитесь, что ход толкателя тормозной камеры не превышает 1,75 дюйма (44,5 мм) при полном торможении.
• Выполните полировку тормозов (процедура притирки): Новые накладки требуют контролируемого цикла притирки для переноса тонкой однородной пленки фрикционного материала на поверхность барабана и фиксации дуги накладки на барабане. Стандартная процедура полировки коммерческого транспорта включает в себя 20–30 умеренных остановок на скорости 30 миль в час. , позволяя тормозам остыть между приложениями. Избегайте резкого торможения в течение первых 200–300 миль эксплуатации. Пропуск этой процедуры приводит к застеклению футеровок и снижению трения в течение первой части срока службы футеровок.
